سولر پروجیکٹس کے لیے پی وی کیبل اور کنکشن سلوشن

مکمل PV کیبل روٹ کی منصوبہ بندی اور ذریعہ بنائیں- ماڈیول سٹرنگز اور کمبینر بکس سے لے کر انورٹرز، گراؤنڈنگ اور AC کلیکشن تک- مماثل کیبلز، کنیکٹرز، اسمبلیوں اور پروجیکٹ دستاویزات کے ساتھ۔

صفحہ روٹ کے حالات اور سسٹم کے فن تعمیر کا ایک قابلِ جائزہ کیبل شیڈول میں ترجمہ کرتا ہے۔ یہ پروجیکٹ الیکٹریکل ڈیزائن یا قابل اطلاق انسٹالیشن کوڈ کا متبادل نہیں ہے۔


ایک منسلک ایپلیکیشن ویو کی ضرورت ہے؟ کھولیں۔SINELINK حل حبپانچ حل کے راستوں کا موازنہ کرنے کے لیے۔

پروجیکٹ سوال کرتا ہے یہ صفحہ جواب دینے میں مدد کرتا ہے۔

کیبل کی فہرستیں مصنوعات کے لحاظ سے تیار کی جاتی ہیں۔

کنڈکٹر کا سائز، وولٹیج، کنیکٹر فٹ اور انسٹالیشن کے حالات کو اس وقت تک غیر منسلک رکھا جا سکتا ہے جب تک کہ سائٹ ٹیم ان کو انسٹال نہ کرے۔

لمبی ڈی سی رن عادت کے مطابق سائز کی جاتی ہیں۔

موجودہ، راستے کی لمبائی، درجہ حرارت، گروپ بندی اور وولٹیج ڈراپ ہدف سبھی انتخاب کو متاثر کرتے ہیں۔

میدان میں انٹرفیس ملے جلے ہیں۔

کنیکٹر کیبل کی تعمیر، کراس سیکشن، قطر، رابطہ اور منظور شدہ ٹولنگ سے مماثل ہونا چاہیے۔

ایک راستے کے ساتھ ہر راستے کی طرح سلوک کیا جاتا ہے۔

چھت، زیادہ درجہ حرارت، گیلے، دفن، کھرچنے والے اور جنگلی حیات سے بے نقاب حصوں کی مختلف ضروریات ہیں۔

دستاویزات الگ سے آتے ہیں۔

ایک گمشدہ تکنیکی جمع، مارکنگ ریکارڈ یا پیکنگ شناخت کنندہ منظوری یا متبادل منصوبہ بندی میں تاخیر کر سکتا ہے۔

کیبل سسٹم کو ایک مربوط پیکیج کے طور پر انجینئر کریں۔

پی وی سنگل لائن ڈایاگرام، ماڈیول اور انورٹر ڈیٹا، روٹ شیڈول اور منزل بازار کی ضروریات کے ساتھ شروع کریں۔ ہر جگہ ایک کیبل کیٹیگری لگانے کے بجائے پلانٹ کو الیکٹریکل پوزیشنز اور ماحولیاتی زونز میں تقسیم کریں۔

پھر ڈی سی سولر کیبل، کنیکٹر انٹرفیس، برانچ یا ایکسٹینشن اسمبلیز، گراؤنڈنگ اور اے سی کیبل کو تصدیق شدہ ڈیزائن ان پٹس سے ملا دیں۔ آؤٹ پٹ مقدار، درخواست کے نوٹس اور دستاویزات کی ضروریات کے ساتھ روٹ پر مبنی شیڈول ہے۔

IEC پر مبنی پروجیکٹ کے لیے، سسٹم کو EN 50618/IEC 62930 کیبل فیملی کی ضرورت ہو سکتی ہے۔ شمالی امریکہ کے منصوبوں کے لیے قابل اطلاق PV وائر لسٹنگ کی ضرورت ہو سکتی ہے۔ پراجیکٹ کی تفصیلات کے مطابق پروڈکٹ، سائز اور سرٹیفکیٹ کی گنجائش کی تصدیق ہونی چاہیے۔

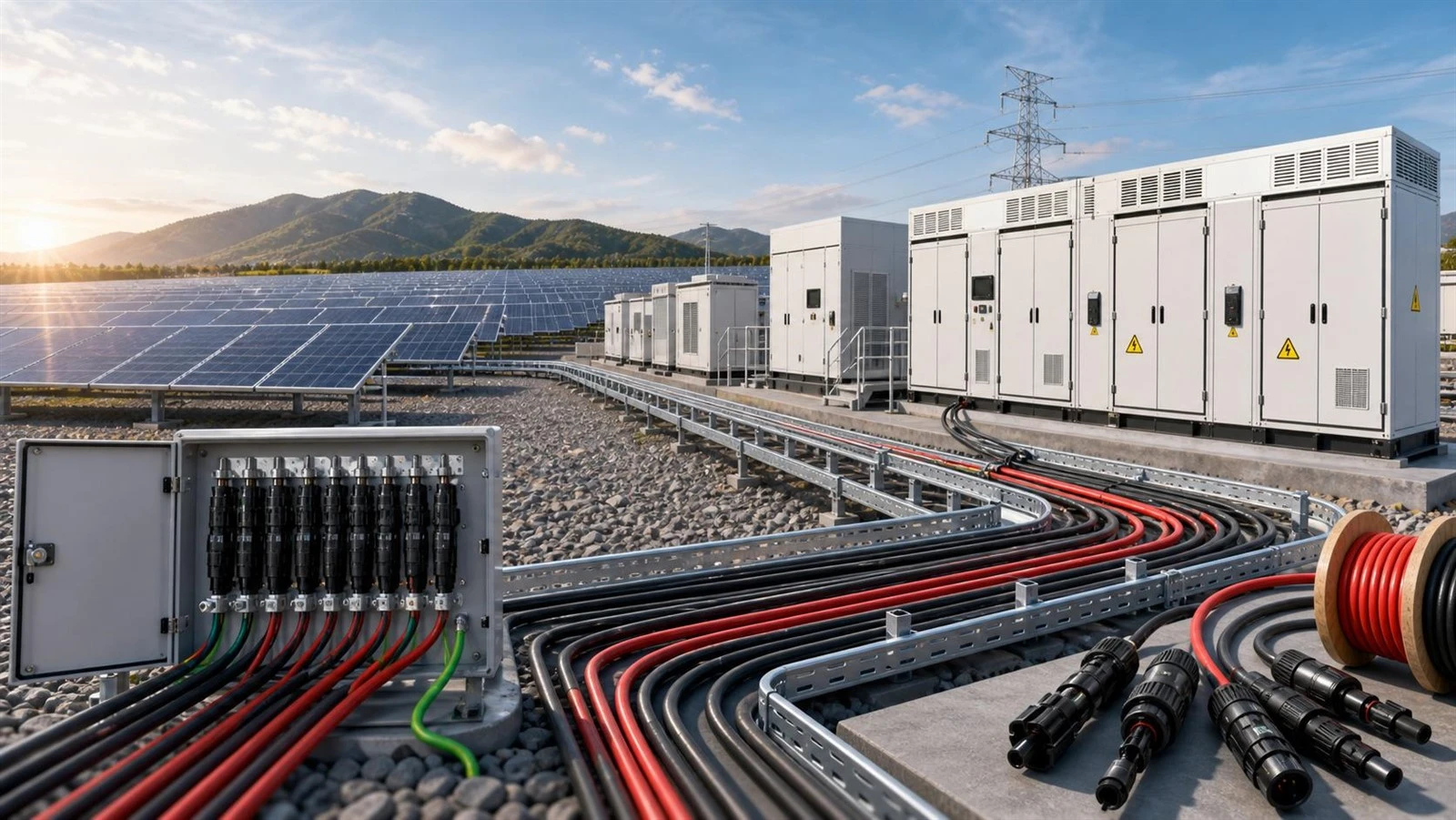

BESS cable locations from battery rack to grid.jpg

پروجیکٹ ٹیم کو کیا ملتا ہے۔

ڈیلیوریبل یہ کیا احاطہ کرتا ہے یہ کیوں اہمیت رکھتا ہے۔
پروجیکٹ کیبل کا شیڈول راستہ، کیبل کی قسم، کنڈکٹر کا سائز، مقدار کی بنیاد اور درخواست کا نوٹ تنصیب سے منسلک خریداری کی فہرست
ڈی سی سٹرنگ اور ہومرن اسکوپ ماڈیول سے کمبینر یا انورٹر کے راستے سولر کیبل اور تحفظ کے لیے انتخاب کی بنیاد
کنیکٹر اور اسمبلی کا دائرہ کار ان لائن، برانچ اور کٹ سے لمبائی کی ضروریات دہرائی جانے والی، ہم آہنگ ختمیاں
گراؤنڈنگ اور AC کیبل کا دائرہ کار ارتھنگ اور انورٹر سے سوئچ گیئر کنکشن الیکٹریکل روٹ پر مکمل بحث
سخت روٹ کنٹرولز گرمی، UV، پانی، گھرشن، تدفین یا جنگلی حیات کی نمائش آرڈر کرنے سے پہلے ماحولیاتی ضروریات کو پورا کیا جاتا ہے۔
تکنیکی جمع کرانے والا پیک ڈیٹا شیٹس، سرٹیفکیٹ چیک، ڈرائنگ، لیبل اور پیکنگ ریکارڈ واضح منظوری اور حوالے ثبوت

درخواست کے ارد گرد بنایا گیا ہے۔

چھت اور کمرشل پی وی

کیبل سپورٹ، ہائی ٹمپریچر زونز، روف ٹاپ پینیٹریشنز، کنیکٹر لوکیشن اور کلین روٹنگ کا جائزہ لیں۔

گراؤنڈ ماؤنٹ سولر

ہوم رن کی لمبائی، گروپ بندی، راستے کی حفاظت، ریل کی منصوبہ بندی اور فیلڈ کی شناخت کا جائزہ لیں۔

ساحلی، مرطوب یا تیرتا ہوا PV

پانی کی نمائش، سنکنرن کے خطرے، نقل و حرکت، کیبل کی تعمیر اور کنیکٹر ہینڈلنگ کا جائزہ لیں۔

براہ راست دفن شدہ یا جنگلی حیات سے بے نقاب راستے

تحفظ کا استعمال صرف اس صورت میں کریں جہاں راستہ اور مصنوع کے صحیح ثبوت اس کا جواز پیش کریں۔

IEC اور شمالی امریکہ کے بازار

پروڈکٹ فیملی اور دستاویزات کو پراجیکٹ کے معیاری اور منزل کی مارکیٹ سے منتخب کریں، نہ کہ کیٹلاگ کا نام۔

سفارش سے پہلے معلومات کی ضرورت ہے۔

درج ذیل معلومات کا اشتراک کریں تاکہ جواب کیٹلاگ گفتگو سے پراجیکٹ سے متعلقہ تکنیکی اور تجارتی بحث میں منتقل ہوسکے۔

  • پروجیکٹ کا ملک اور قابل اطلاق معیاری یا لسٹنگ کی بنیاد
  • پی وی سسٹم وولٹیج، ماڈیول ڈیٹا، انورٹر/کمبینر فن تعمیر اور متوقع سرکٹ کرنٹ
  • راستے کی ڈرائنگ، یک طرفہ لمبائی، تنصیب کا طریقہ اور وولٹیج ڈراپ ہدف
  • محیطی/اعلی درجہ حرارت کے حالات، گروپ بندی، نالی/ٹرے اور نمائش کی تفصیلات
  • کنیکٹر ماڈل، ختم کرنے کا طریقہ اور کوئی منظور شدہ برانڈ/ملن پابندیاں
  • تدفین، پانی، گھرشن، چوہا یا کیمیائی نمائش کی ضروریات
  • مطلوبہ کیبل کے سائز، رنگ، ریل کی لمبائی، لیبل، نمونہ اور ترسیل کا منصوبہ
  • تکنیکی دستاویز، معائنہ اور آنے والی ٹریس ایبلٹی کی ضروریات

سولر ڈی سی کیبلز- پراجیکٹ کے معیار، راستے کی حالت اور پروڈکٹ کے ثبوت کے لحاظ سے DC کیبل فیملیز کا موازنہ کریں۔

سولر پی وی کنیکٹر- درست کیبل انٹرفیس کی تصدیق کے بعد ان لائن اور برانچ کنیکٹر کے اختیارات کا جائزہ لیں۔

اے سی کیبلز- انورٹر سے سوئچ گیئر کو مکمل کریں اور AC کیبل اسکوپ کو پروجیکٹ کریں۔

یوٹیلیٹی اسکیل سولر اور سٹوریج پروجیکٹس- BOM کے لیے، بڑے شمسی منصوبوں پر ریل پلاننگ اور مرحلہ وار فیلڈ ڈیلیوری۔

سولر کیبل سلیکشن گائیڈ- متعلقہ اسٹوریج اور چارجنگ ایپلی کیشنز تلاش کرنے کے لیے حل کا جائزہ استعمال کریں۔

اکثر پوچھے گئے سوالات

سولر کیبل کو منتخب کرنے کے لیے کونسی معلومات کی ضرورت ہے؟

سسٹم وولٹیج، درست سرکٹ کرنٹ، راستے کی لمبائی، تنصیب کا طریقہ، محیط حالات، گروپ بندی، قابل اجازت وولٹیج ڈراپ، کنیکٹر ماڈل اور مطلوبہ سرٹیفکیٹ یا فہرست کی تصدیق کریں۔

کیا ایک کیبل کی قسم پورے پی وی پلانٹ میں استعمال کی جا سکتی ہے؟

عام طور پر نہیں. DC سٹرنگ روٹس، ہومرن، دفن شدہ حصے، گراؤنڈنگ، AC جمع کرنے اور خصوصی ماحول کے لیے مختلف مصنوعات کی خصوصیات اور انسٹالیشن کنٹرولز کی ضرورت ہو سکتی ہے۔

کیا کوئی PV کنیکٹر کسی بھی سولر کیبل کے ساتھ استعمال کیا جا سکتا ہے؟

نہیں۔

کیا H1Z2Z2 K ہر سولر پروجیکٹ کو خود بخود فٹ کرتا ہے؟

نہیں۔ درست سرٹیفکیٹ کا دائرہ کار، کیبل کی تعمیر، سائز، مارکنگ، راستے کے حالات اور ٹارگٹ مارکیٹ کے تقاضوں کا تصریح سے مماثل ہونا چاہیے۔

کیا آپ پہلے سے جمع شدہ ایکسٹینشن لیڈز فراہم کر سکتے ہیں؟

ان پر غور کیا جا سکتا ہے جب پروجیکٹ کو کنٹرول شدہ لمبائی، فیکٹری ختم کرنے، لیبلنگ اور جانچ سے فائدہ ہوتا ہے۔ پہلے کنیکٹر، قطبیت، راستے کی لمبائی اور معائنہ کی ضرورت کی تصدیق کریں۔

کیبل شیڈول میں کیا شامل ہونا چاہئے؟

کم از کم: راستے کی شناخت، کیبل فیملی، کنڈکٹر کا سائز، وولٹیج سیاق و سباق، لمبائی/مقدار کی بنیاد، تنصیب/ماحولیاتی نوٹ، کنیکٹر انٹرفیس اور مطلوبہ دستاویزات۔


پروجیکٹ کیبل شیڈول کی درخواست کریں۔

سنگل لائن ڈایاگرام، ہدف کا ملک، ڈی سی وولٹیج، کرنٹ، راستے کی لمبائی، تنصیب کے حالات، کنیکٹر انٹرفیس اور متوقع مقدار بھیجیں۔ SINELINK پروجیکٹ سے مماثل سپلائی اسکوپ اور کوٹیشن کی بنیاد پر ترتیب دے سکتا ہے۔

پراجیکٹ کیبل شیڈول کی درخواست کریں۔
