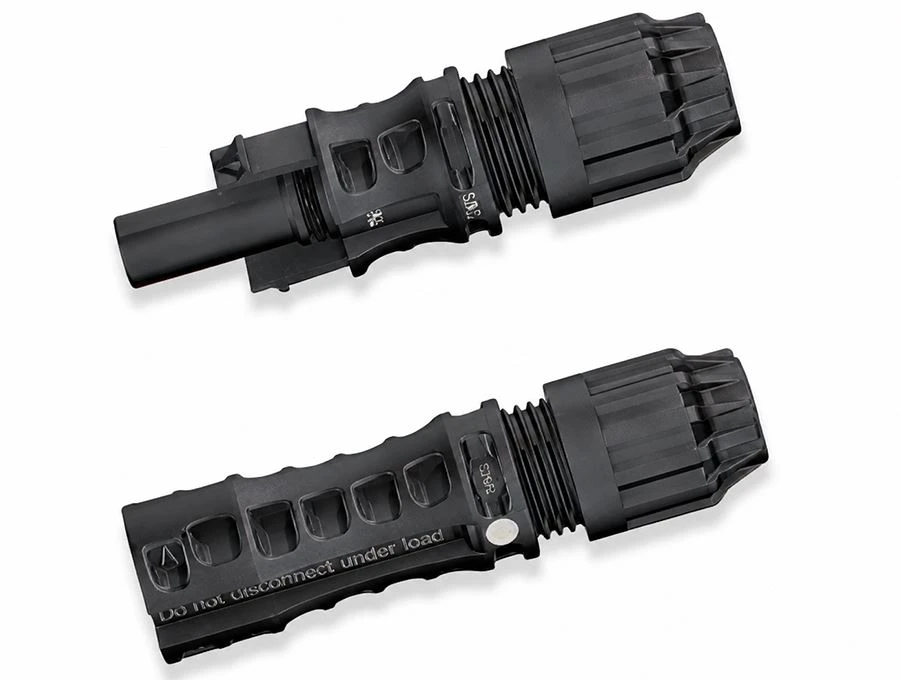

کلیدی خصوصیات
1500V DC فوٹوولٹک سسٹمز کے لیے درجہ بندی کی گئی ہے۔
IEC، UL، JET، اور TÜV تصدیق شدہ
مستحکم، کم مزاحمتی کنکشن کے لیے ملٹیلام رابطہ ٹیکنالوجی
آئی پی 65 اور آئی پی 68 پروٹیکشن جب میٹ ہو جائے۔
سخت بیرونی ماحول کے لیے موزوں ہے۔
معیاری MC4 سیریز کنیکٹر سسٹم کے ساتھ ہم آہنگ
فیلڈ کی تنصیب اور پہلے سے-اسمبل شدہ کیبل کے حل کو سپورٹ کرتا ہے۔
قابل اعتماد چالکتا اور سنکنرن مزاحمت کے لیے تانبے کے رابطے
شعلہ-ریٹارڈنٹ PC/PA موصلیت کا مکان
عام ایپلی کیشنز
یہ کنیکٹر سولر ڈی سی کنکشن پوائنٹس کی وسیع رینج کے لیے موزوں ہے، بشمول:
رہائشی چھت PV سسٹم
تجارتی اور صنعتی شمسی تنصیبات
زمین پر نصب-سولر پاور پلانٹس
یوٹیلیٹی-اسکیل پی وی پروجیکٹس
سولر کمبینر بکس اور سٹرنگ وائرنگ
پی وی کیبل کی توسیع اور برانچ کنکشن
پہلے سے-اسمبل شدہ سولر کیبل ہارنس
سلیکشن گائیڈ
اپنے پی وی سسٹم کے کیبل کراس- سیکشن اور آپریٹنگ کرنٹ کے مطابق کنیکٹر ورژن کا انتخاب کریں۔
| کیبل کا سائز | AWG حوالہ | تجویز کردہ ریٹیڈ کرنٹ |
| 2.5 mm² | 14 AWG | 39A |
| 4.0 mm² | 12 AWG | 45A |
| 6.0 mm² | 10 AWG | 53A |
| 10.0 mm² | 8 AWG | 69A |
1500V PV سسٹمز کے لیے، تصدیق کریں کہ کنیکٹر، کیبل، اور دیگر DC-سائیڈ کے اجزاء سبھی ایک ہی سسٹم وولٹیج کے لیے درجہ بند ہیں۔ مستحکم رابطے کی کارکردگی اور سگ ماہی کے تحفظ کو برقرار رکھنے کے لیے تنصیب کے دوران مناسب کرمپنگ ٹولز کا استعمال کیا جانا چاہیے۔
انسٹالیشن نوٹس
ہر کنیکٹر کی قسم کے لیے درست کرمپنگ ڈائی اور کیبل کا سائز استعمال کریں۔ اس بات کو یقینی بنائیں کہ ملاپ کے بعد کنیکٹر مکمل طور پر بند ہے اور بیرونی استعمال سے پہلے سگ ماہی کے اجزاء کو صحیح طریقے سے جمع کیا گیا ہے۔ بڑے-پیمانے کے پراجیکٹس کے لیے، پہلے سے-اسمبل شدہ کیبل ہارنیس انسٹالیشن کی کارکردگی کو بہتر بنانے اور سائٹ کی وائرنگ کی خرابیوں کو کم کرنے میں- مدد کر سکتے ہیں۔
تکنیکی وضاحتیں
| آئٹم | تفصیلات |
|---|---|
| کنیکٹر سسٹم | Ø4 ملی میٹر |
| شرح شدہ وولٹیج | 1500V DC (TÜV/UL/JET) |
| ریٹیڈ کرنٹ | 39A (2.5 mm² / 14 AWG) |
| 45A (4.0 mm² / 12 AWG) | |
| 53A (6.0 mm² / 10 AWG) | |
| 69A (10.0 mm² / 8 AWG) | |
| ریٹیڈ امپلس وولٹیج | 16 kV |
| محیطی درجہ حرارت کی حد | -40 ڈگری سے +85 ڈگری |
| زیادہ سے زیادہ آپریٹنگ درجہ حرارت | +115 ڈگری |
| تحفظ کی ڈگری، میٹڈ | IP65, IP68 (1 گھنٹہ 1 میٹر پر) |
| تحفظ کی ڈگری، غیر متزلزل | IP2X |
| آتش گیر درجہ بندی | UL94-V0 |
| اوور وولٹیج / آلودگی کی ڈگری | CAT III/3 |
| مزاحمت سے رابطہ کریں۔ | 0.2 mΩ سے کم یا اس کے برابر |
| سیفٹی کلاس | کلاس II |
| رابطہ سسٹم | ملٹیلام |
| ختم کرنے کا طریقہ | Crimping |
| رابطہ کا مواد | تانبا، ٹن- چڑھایا |
| موصلیت کا مواد | PC/PA |
