پروڈکٹ کا جائزہ

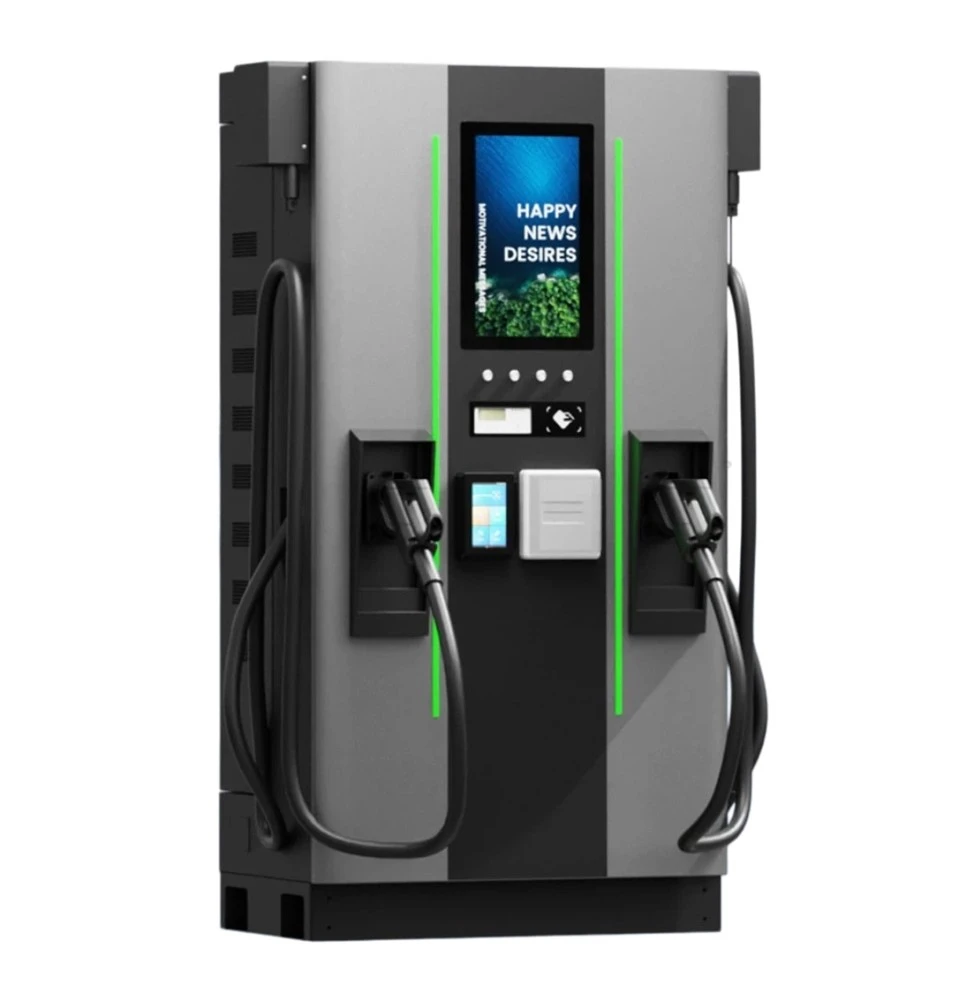

GS-DC-C02 انٹیگریٹڈ DC چارجنگ سیریز مصروف پبلک اسٹیشنز، فلیٹ ڈپو، موٹروے سروس ایریاز، بس اور لاجسٹکس ہبس، اور دیگر سائٹس کے لیے ڈیزائن کی گئی ہے جنہیں ہائی-تھرو پٹ DC چارجنگ کی ضرورت ہے۔ تین پاور کلاسز آپریٹرز کو چارجنگ کی رفتار، ٹرانسفارمر کی گنجائش، گاڑی کی وولٹیج اور متوقع استعمال میں توازن پیدا کرنے کی اجازت دیتی ہیں۔

ایک دوہری-آؤٹ پٹ فن تعمیر ایک کیبنٹ سے دو پارکنگ پوزیشنز فراہم کر سکتا ہے۔ منتخب ماڈل اور سافٹ ویئر کے لیے عین بیک وقت-چارج کرنے کی صلاحیت اور طاقت-مختص کرنے کی منطق کی تصدیق ہونی چاہیے۔ سنگل-گاڑی کی چارجنگ کے لیے، ایک کنیکٹر 250 A تک سپلائی کر سکتا ہے، جو کہ منتخب کیبل، کنیکٹر، وولٹیج اور تھرمل حدود کے تابع ہے۔

اہم مصنوعات کی خصوصیات

160، 180 اور 240 kW مستقل-ہائی-تھرو پٹ کمرشل چارجنگ کے لیے پاور ماڈل۔
قابل ترتیب CCS2، GB/T یا CCS1 انٹرفیس کے ساتھ دوہری چارجنگ آؤٹ پٹ۔
وسعت 200-1000 V DC آؤٹ پٹ رینج میڈیم- اور ہائی وولٹیج EV بیٹری پلیٹ فارمز کے لیے۔
سنگل-کنیکٹر آؤٹ پٹ کرنٹ 250 A تک۔
15.6 انچ کی رنگین LCD ٹچ اسکرین جس میں ایل ای ڈی اسٹیٹس کے اشارے ہیں۔
پلیٹ فارم کے لیے بیان کردہ موبائل-ایپ فنکشنز کے ساتھ QR-کوڈ یا کارڈ-سوائپ اسٹارٹ اپ طریقے۔
ایتھرنیٹ اور 4G مواصلات۔
کم از کم 95% کی اعلی کارکردگی جیسا کہ بروشر میں بتایا گیا ہے۔
آسان سروس اور آن لائن تشخیص کے لیے ماڈیولر پاور فن تعمیر۔
زبردستی-ایئر کولنگ، IP54 انکلوژر اور<=65 dB noise specification.
کنیکٹر درجہ حرارت کی نگرانی اور جامع برقی تحفظ۔
تجارتی اور بیڑے کی تعیناتی کے لیے فرش-اسٹینڈنگ کیبنٹ۔

ماڈل کا موازنہ

آئٹم	GS-DC160-C02	GS-DC180-C02	GS-DC240-C02
شرح شدہ طاقت	160 کلو واٹ	180 کلو واٹ	240 کلو واٹ
ان پٹ	380 V AC +/-20%، 45-65 Hz	380 V AC +/-20%، 45-65 Hz	380 V AC +/-20%، 45-65 Hz
ڈی سی آؤٹ پٹ پلیٹ فارم	200-1000 V DC	200-1000 V DC	200-1000 V DC
سنگل-گن زیادہ سے زیادہ کرنٹ	250 A	250 A	250 A
250 A پر ریٹیڈ پاور کے لیے کم از کم وولٹیج	640 V	720 V	960 V
کابینہ کے طول و عرض W x D x H	830 x 635 x 1800 ملی میٹر	830 x 635 x 1800 ملی میٹر	830 x 635 x 1800 ملی میٹر

پاور لفافہ ریٹیڈ پاور اور 250 A سنگل-بندوق کی حد ایک ساتھ لاگو ہوتی ہے۔ 200 V پر، 250 A 50 kW کے مساوی ہے، لہذا تینوں ماڈلز میں سے کوئی بھی وولٹیج کی حد کے نیچے 160، 180 یا 240 kW فراہم نہیں کر سکتا۔ مکمل ریٹیڈ پاور کے لیے بالترتیب تقریباً 640 V، 720 V اور 960 V کی ضرورت ہوتی ہے، اس کے علاوہ ایسی گاڑی جو مطلوبہ کرنٹ کی درخواست کرتی ہے۔

سمارٹ آپریشن اور مینٹیننس

ایپ-بیسڈ چارجنگ کنٹرول اور چارجنگ-حکمت عملی ایڈجسٹمنٹ، منتخب پلیٹ فارم کے تابع۔
کنٹرول شدہ بیڑے یا عوامی رسائی کے لیے کارڈ کی اجازت کو-سوائپ کریں۔
حقیقی-سافٹ ویئر اپ گریڈ جیسا کہ بروشر میں بیان کیا گیا ہے۔
آن لائن تشخیص اور آپریشنز / دیکھ بھال کی نگرانی۔
ماڈیولر ڈیزائن کا مقصد متبادل اور سروس کے کام کو آسان بنانا ہے۔
ایتھرنیٹ یا 4G کنیکٹوٹی؛ بیک اینڈ، SIM/APN، سائبر سیکیورٹی اور آف لائن رویے کی تصدیق کریں۔
بروشر OCPP سپورٹ کی شناخت نہیں کرتا ہے۔ OCPP کی وضاحت نہ کریں جب تک کہ آرڈر کردہ سافٹ ویئر کی تصدیق نہ ہو جائے۔

صحیح ماڈل کا انتخاب کیسے کریں۔

روزانہ توانائی کی طلب کا نمونہ بنائیں:گاڑی کی توانائی کی کھپت، چارج کی آمد کی حالت، رہنے کا وقت اور روانگی کی مطلوبہ حالت کا استعمال کریں۔
گاڑی کا وولٹیج اور کرنٹ چیک کریں: 240 کلو واٹ کا نام پلیٹ 240 کلو واٹ سے کم- وولٹیج کی بیٹری کی ضمانت نہیں دیتا کیونکہ کنیکٹر 250 A تک محدود ہے۔
وولٹیج چیک کریں-پاور لفافہ: 200-1000 V پلیٹ فارم ہائی-وولٹیج بیٹریوں کو سپورٹ کرتا ہے، لیکن مکمل پاور کے لیے 160 kW کے لیے تقریباً 640 V، 180 kW کے لیے 720 V اور 240-KW سنگل گن کی حد میں 960 V کی ضرورت ہوتی ہے۔
کنیکٹر کنفیگریشن کا انتخاب کریں:CCS2، CCS1، GB/T یا ایک منظور شدہ مکسڈ ڈوئل-آؤٹ پٹ مجموعہ کی وضاحت کریں۔
دوہری-گن آپریشن کی وضاحت کریں:تصدیق کریں کہ آیا دونوں کنیکٹر بیک وقت چارج کر سکتے ہیں، کل مشترکہ طاقت، کم از کم مختص اور ترجیحی منطق۔
گرڈ کنکشن کا اندازہ کریں:تنوع، ٹرانسفارمر کی صلاحیت، اپ اسٹریم پروٹیکشن، ہارمونکس، ڈیمانڈ چارجز اور مستقبل میں توسیع شامل کریں۔
مواصلات کی تصدیق کریں:ایپ/کارڈ ورک فلو، ایتھرنیٹ/4G، بیک اینڈ انٹرفیس، ڈیٹا کی ملکیت اور ریموٹ-دیکھ بھال کی اجازتوں کی وضاحت کریں۔
تصدیق کی تصدیق کریں:درست سرٹیفکیٹس، ماڈل کوریج، معیاری ایڈیشن اور منزل-مارکیٹ دستاویزات کی درخواست کریں۔

ڈاؤن لوڈ، اتارنا ٹیگ: 160-240 کلو واٹ انٹیگریٹڈ ڈی سی چارجنگ اسٹیشن سیریز، چین 160-240 کلو واٹ انٹیگریٹڈ ڈی سی چارجنگ اسٹیشن سیریز مینوفیکچررز، سپلائرز، فیکٹری

آئٹم	سیریز کی تفصیلات
ماڈلز	GS-DC160-C02 / GS-DC180-C02 / GS-DC240-C02
انسانی-مشین انٹرفیس	15.6 انچ ایل سی ڈی کلر ٹچ اسکرین اور ایل ای ڈی انڈیکیٹر
آغاز کا طریقہ	QR کوڈ / سوائپ کارڈ
تنصیب	فرش کھڑا
چارجنگ کیبل کی لمبائی	5 m
چارجنگ آؤٹ پٹس	دوہری پیداوار
کنیکٹر کے اختیارات	CCS2/GB/T/CCS1; کنیکٹر کے امتزاج کی تصدیق کی جائے گی۔
ان پٹ وولٹیج	380 V AC +/-20%
ان پٹ فریکوئنسی	45-65 ہرٹج
شرح شدہ طاقت	160 / 180 / 240 kW مستقل-پاور ماڈل
آؤٹ پٹ وولٹیج	200-1000 V DC
آؤٹ پٹ کرنٹ	250 A تک سنگل کنیکٹر
چوٹی کی کارکردگی	>=95% بیان کیا گیا۔
مواصلات	ایتھرنیٹ / 4 جی
حوالہ شدہ معیارات	IEC 61851, IEC 62196, DIN 70121, ISO 15118, GB/T 20234, GB/T 18487, NB/T 33008 اور NB/T 33002؛ عین مطابق ایڈیشن اور ماڈل کوریج کی تصدیق کی جائے۔
آپریٹنگ درجہ حرارت	-25 ڈگری سے +50 ڈگری
آپریٹنگ نمی	5%-95%، نان کنڈینسنگ
آپریٹنگ اونچائی	2000 میٹر سے نیچے؛ اعلی سائٹوں کے لیے ڈیریٹنگ ڈیٹا کی درخواست کریں۔
تحفظ کی سطح	IP54
کولنگ	زبردستی-ایئر کولنگ
شور	<=65 dB
معاون طاقت	12 V
