اعلی درجہ حرارت والی چھتوں کے لیے سولر کیبل

ڈیریٹنگ، روٹنگ اور انسٹالیشن کنٹرولز کا اطلاق کیسے کریں۔

گرم-چھت کی پی وی کیبل ڈیزائن کو صرف کیبل کے ہیڈ لائن درجہ حرارت سے منظور نہیں کیا جا سکتا۔ IEC 62930 90 ڈگری نارمل مسلسل زیادہ سے زیادہ موصل درجہ حرارت بیان کرتا ہے۔ یہ 90 ڈگری محیطی ہوا میں کیبل لگانے کی اجازت نہیں ہے۔ ڈیزائنر کو کیبل کے حقیقی تھرمل ماحول کا اندازہ لگانا چاہیے، درکار موجودہ-درجہ بندی کی درستگیوں کو لاگو کرنا چاہیے، راستے کو گرم یا کھرچنے والی سطحوں کو نقصان پہنچانے سے دور رکھنا چاہیے، گروپ بندی اور انکلوژر کا حساب دینا چاہیے، اور ہر کنیکٹر، جنکشن اور آلات کے اندراج کو چیک کرنا چاہیے۔ قابل اجازت سرکٹ کرنٹ اصل حالات کے تحت سب سے کم-درجے والے حصے کے ذریعے چلایا جاتا ہے۔

استعمال کریں۔سولر ڈی سی کیبل سلیکشن گائیڈمکمل منصوبے کی ترتیب کے لیے۔ یہ مضمون اعلی-درجہ حرارت کی چھت کے فیصلے کو الگ کرتا ہے تاکہ انجینئرز اور خریدار وسیع تر گائیڈ کو نقل کیے بغیر اسے دستاویز کر سکیں۔

اس پیج پر

• کیا 90 ڈگری سولر کیبل کی درجہ بندی کا مطلب 90 ڈگری محیط درجہ حرارت ہے؟
• چھت کی PV کیبل موسم کی رپورٹ سے زیادہ گرم کیوں چلتی ہے۔
• Ampacity منتخب کرنے سے پہلے چھت کے تھرمل روٹ کا نقشہ بنائیں
• کیا روف ٹاپ سولر کیبل کو ڈیریٹنگ کی ضرورت ہے؟
• کمزور ترین جزو درجہ حرارت کی اعلیٰ- حد متعین کرتا ہے۔
• چھت کی روٹنگ اور سپورٹ کنٹرولز
• کیا H1Z2Z2-K کو گرم چھت پر نصب کیا جا سکتا ہے؟
• کمیشننگ اور حرارت-فوکسڈ معائنہ
• اعلی-درجہ حرارت سولر کیبل RFQ چیک لسٹ
• اکثر پوچھے گئے سوالات

کیا 90 ڈگری سولر کیبل کی درجہ بندی کا مطلب 90 ڈگری محیطی درجہ حرارت ہے؟erature؟

نمبر۔ محیطی درجہ حرارت قابل اطلاق درجہ بندی کے طریقہ کار کے ذریعہ استعمال ہونے والی آس پاس کی ہوا کا درجہ حرارت ہے۔ کنڈکٹر کا درجہ حرارت محیطی حالات کے علاوہ برقی نقصانات اور راستے کی حرارت-منتقلی کے حالات سے پیدا ہوتا ہے۔ چھت-سطح کا درجہ حرارت، کیبل-سطح کا درجہ حرارت، ماڈیول

درجہ حرارت اور کنیکٹر اندرونی درجہ حرارت بھی مختلف پیمائشیں ہیں۔ ایک کو دوسرے کے بدلنے سے غلط مارجن بن سکتا ہے۔

IEC 62930 کا عوامی دائرہ کارعام مسلسل زیادہ سے زیادہ موصل درجہ حرارت کے طور پر 90 ڈگری دیتا ہے۔ اس میں 20,000 گھنٹے کی محدود مدت کے لیے 120 ڈگری کا بھی ذکر ہے۔ مؤخر الذکر ایک مسلسل ڈیزائن کا ہدف نہیں ہے اور اسے ایک سادہ محیط درجہ بندی میں تبدیل نہیں کیا جانا چاہئے۔ پروڈکٹ شواہد، انسٹالیشن کے قواعد اور مکمل سسٹم ڈیزائن اب بھی لاگو ہوتے ہیں۔

چھت کی PV کیبل موسم کی رپورٹ سے زیادہ گرم کیوں چلتی ہے۔

ایک موسمی اسٹیشن علاقائی ہوا کے حالات کو بیان کرتا ہے، جب کہ ایک کیبل مقامی مائیکرو کلائمیٹ کا تجربہ کرتی ہے۔ شمسی تابکاری چھت کی جھلیوں، دھاتی چادروں، ٹرے اور قریبی آلات کو گرم کر سکتی ہے۔ ایک انڈر-ماڈیول کا راستہ سایہ دار ہو سکتا ہے لیکن ہوا دار نہیں ہوتا۔ کھلے راستے میں ہوا کا بہاؤ ہو سکتا ہے لیکن وہ براہ راست سورج کو جذب کر سکتا ہے۔ ایک نالی گرمی کی کھپت کو محدود کرتے ہوئے گھرشن سے بچا سکتی ہے۔ راستے کے دوران ہوا، چھت کا رنگ، بڑھتی ہوئی اونچائی اور پڑوسی سرکٹس کی تعداد تبدیل ہو سکتی ہے۔

قریبی-چھت کے-ماؤنٹڈ PV سسٹمز پر NREL کی تحقیق سے پتہ چلتا ہے کہ ماڈیول کا درجہ حرارت مقام اور بڑھنے پر منحصر ہے اور ہوا کا بہاؤ ناکافی ہونے پر 70 ڈگری سے تجاوز کر سکتا ہے۔ یہ ثبوت مفید سیاق و سباق ہے، لیکن ماڈیول درجہ حرارت کیبل کنڈکٹر کے درجہ حرارت کا متبادل نہیں ہے۔ کیبل کے حساب کتاب کو اپنے مفروضوں اور تصدیق کی ضرورت ہے۔

Ampacity منتخب کرنے سے پہلے چھت کے تھرمل روٹ کا نقشہ بنائیں

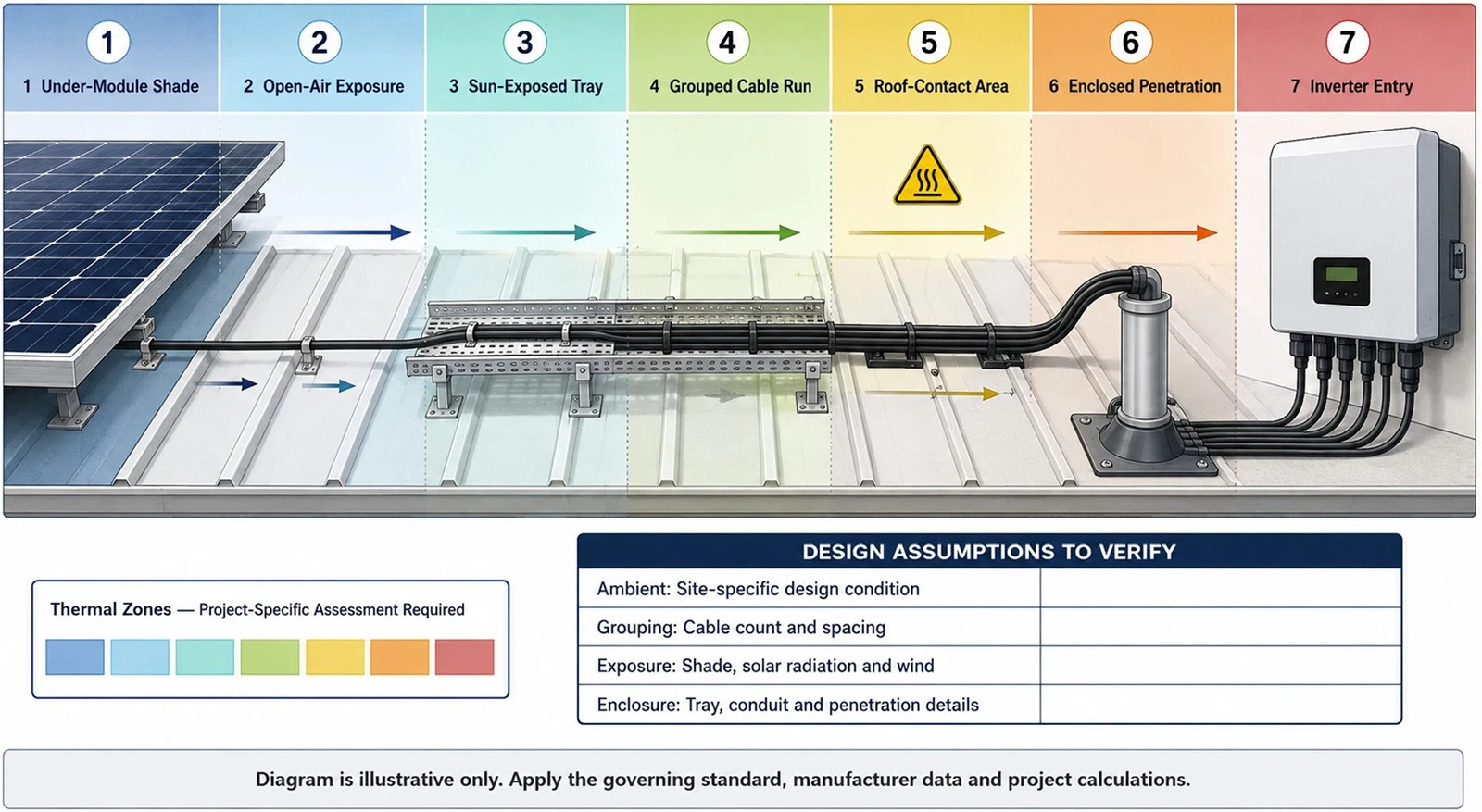

1. ڈی سی روٹ کو فزیکل زونز میں تقسیم کریں: ماڈیول لیڈ، شیڈ فری-ایئر رن، سورج-ایکسپوزڈ رن، ٹرے، نالی، روف کراسنگ، پینیٹریشن، جنکشن، کمبائنر اور انورٹر انٹری۔
2. ڈیزائن آب و ہوا کا ڈیٹا ریکارڈ کریں اور پروجیکٹ-کی بدترین قابل اعتبار آپریٹنگ حالت کی وضاحت کی گئی ہے۔ روزانہ اوسط درجہ حرارت استعمال نہ کریں۔
3. حرارت کے ذرائع، عکاس یا جذب کرنے والی سطحوں، محدود ہوا کا بہاؤ، کیبل گروپنگ اور تنصیب کے طریقوں کے درمیان ٹرانزیشن کی شناخت کریں۔
4. سرکٹ کرنٹ، کنڈکٹر کا سائز اور مزاحمت، راستے کی لمبائی، بھری ہوئی کنڈکٹرز کی تعداد اور کیبل بنانے والے کی بیان کردہ درجہ بندی کی بنیاد کو ریکارڈ کریں۔
5. ہر کنیکٹر، فیوز ہولڈر، ٹرمینل، غدود اور انکلوژر کو اس کی اپنی موجودہ/درجہ حرارت کی حدود اور تنصیب کی ہدایات کے ساتھ درج کریں۔
6. مقامی طور پر قبول شدہ حساب یا میزیں ہر ایک اہم زون پر لگائیں، پھر انتہائی پابندی والے تصدیق شدہ نتائج کے لیے ڈیزائن کریں۔
7. کمیشننگ اور مستقبل کی تبدیلیوں کے لیے پروجیکٹ فائل میں ڈرائنگ، مفروضے، ڈیٹا شیٹس اور منظوری حاصل کریں۔

کیا روف ٹاپ سولر کیبل کو ڈیریٹنگ کی ضرورت ہے؟

اکثر، انسٹال شدہ موجودہ درجہ بندی کو حوالہ کی شرط سے درست کیا جانا چاہیے، لیکن کوئی درست عالمی فیصد نہیں ہے۔ محیط درجہ حرارت، تنصیب کا طریقہ، گروپ بندی، شمسی توانائی کی نمائش اور مقامی برقی قواعد علاج کا تعین کرتے ہیں۔ IEC 60364-5-52 وائرنگ سسٹم کے انتخاب اور تعمیر کا احاطہ کرتا ہے، جبکہ IEC 60287 سیریز موجودہ درجہ بندی کے حساب کتاب کے طریقے فراہم کرتی ہے۔ IEC 60287-3-1 انتباہ کرتا ہے کہ اس کے حوالہ آپریٹنگ حالات کو قومی حالات کے ذریعہ تبدیل کیا جاسکتا ہے۔

ایک مفید سپلائر کا جواب ٹیسٹ یا حساب کی بنیاد، کنڈکٹر درجہ حرارت کی حد، محیط/حوالہ کی حالت، تنصیب کا طریقہ اور کیبل کا سائز بتاتا ہے۔ ان شرائط کے بغیر ننگے نمبر جیسے '70 A' کو گرم چھت پر محفوظ طریقے سے منتقل نہیں کیا جا سکتا۔

اگر باقی فیصلہ کنڈکٹر ایریا ہے تو استعمال کریں۔4mm² بمقابلہ 6mm² شمسی کیبلتھرمل مفروضوں کی وضاحت کے بعد۔ کیبل کا سائز صرف روٹ کی لمبائی یا کیٹلاگ موجودہ نمبر سے طے نہیں کیا جا سکتا۔

کمزور ترین جزو اعلی-درجہ حرارت ایل سیٹ کرتا ہے۔نقل کرنا

ڈی سی کیبل رن ایک اسمبلی ہے، پولیمر کی الگ تھلگ لمبائی نہیں۔ کنیکٹر کے رابطے، مہریں، برانچ کے اجزاء، فیوز ہولڈرز، ٹرمینلز اور آلات کے اندراجات کی اپنی حدود ہیں۔ ایک مینوفیکچرر ڈیریٹنگ ڈایاگرام صرف نامزد پروڈکٹ اور ٹیسٹ کی شرائط کے لیے درست ہے۔ Stäubli کی شائع کردہ LVDC رہنمائی، مثال کے طور پر، درجہ حرارت-منحصر کنیکٹر کے رویے کو ظاہر کرتی ہے اور یہ بتاتی ہے کہ لیڈ اس کے سب سے کم-درجے والے جزو سے محدود ہے۔ یہ طریقہ کی ایک مثال ہے، تمام PV کنیکٹرز کے لیے عالمگیر وکر نہیں۔

پروڈکٹ-کے ساتھ مخصوص جائزہ مکمل کریں۔شمسی کیبل اور کنیکٹر مطابقت گائیڈ. گرم چھت پر، کنڈکٹر اور بیرونی قطر کا مماثل ہونا ضروری ہے لیکن یہ کنیکٹر کے موجودہ-درجہ حرارت کی تشخیص کو تبدیل نہیں کرتا ہے۔

چھت کی روٹنگ اور سپورٹ کنٹرولز

• کیبل کو چھت کی تیز یا کھرچنے والی سطحوں سے دور رکھیں اور ہارڈ ویئر، نکاسی کے راستوں اور ان جگہوں سے دور رکھیں جہاں کھڑا پانی یا ملبہ جمع ہو سکتا ہے۔
• پائیدار، UV- اور درجہ حرارت-کیبل اور ڈھانچے کے لیے منظور شدہ موزوں سپورٹ کا استعمال کریں؛ عام پلاسٹک کے تعلقات چھت کی گرمی اور الٹرا وایلیٹ کی نمائش کے تحت خراب ہو سکتے ہیں۔
• سلیک کو کنٹرول کریں تاکہ کیبل نہ رگڑ سکے، نہ چھت پر جھک سکے یا بار بار ہوا میں حرکت نہ کر سکے۔ کارخانہ دار کی موڑ کی ضروریات کو محفوظ رکھیں اور کچلنے سے بچیں۔
• جہاں نالی یا ٹرے استعمال کی جاتی ہے، اس زون کے لیے گرمی، بھرنے، نکاسی آب، مواد کی مطابقت، کھینچنے کے تناؤ، کناروں اور داخلے کے تحفظ کی تصدیق کریں۔
• ڈی سی کنڈکٹرز اور دوسرے سرکٹس کو الگ کریں جیسا کہ ڈیزائن اور مقامی قوانین کی ضرورت ہے۔ موجودہ درجہ بندی کو متاثر کرنے والی کسی بھی گروپ بندی کو ریکارڈ کریں۔
• پانی اور مکینیکل نقصان سے دخول اور آلات کے اندراجات کو بغیر جانچے گرم دیوار بنائے۔

امریکی محکمہ توانائی کی PV کیبل-انتظامی رہنمائی روٹنگ کی سفارش کرتی ہے جو نقصان کو روکتی ہے اور گرمی، UV، کیمیائی نمائش، موڑ کا رداس، موصلیت اور سپورٹ کو نمایاں کرتی ہے۔ پروجیکٹ-مخصوص کوڈز اور مینوفیکچرر کی ہدایات کنٹرول میں رہتی ہیں۔

جہاں راستہ کھائی میں داخل ہوتا ہے یا گیلا رہتا ہے، اس کے ساتھ جاری رکھیںسولر کیبل کے لیے براہ راست تدفین بمقابلہ نالی; چھت کے درجہ حرارت کی درجہ بندی زیر زمین مناسبیت قائم نہیں کرتی ہے۔

بندھے ہوئے جوڑے یا مشترکہ راستے کے لیے، جائزہ لیں۔سنگل-کور بمقابلہ ٹوئن سولر کیبلکیونکہ گروپ بندی، دشاتمک موڑنے اور علیحدگی کے زون کا عین تعمیر سے مماثل ہونا چاہیے۔

کیا H1Z2Z2-K کو گرم چھت پر نصب کیا جا سکتا ہے؟

H1Z2Z2-K عام طور پر PV DC سروس کے لیے مخصوص کیا جاتا ہے، لیکن صرف عہدہ ہر چھت کی حالت کے لیے تنصیب کی منظوری نہیں ہے۔ درست کیبل کے سرٹیفکیٹ اور ڈیٹا شیٹ، کنڈکٹر کا سائز، موجودہ درجہ بندی کی بنیاد، UV/موسم کی کارکردگی، راستے کا طریقہ، لوازمات اور مقامی ضروریات کی تصدیق کریں۔ پھر اصل زون کے لیے انسٹال شدہ ریٹنگ کا حساب لگائیں یا منتخب کریں۔

دستیاب کا جائزہ لیں۔EN 50618 H1Z2Z2-K سولر کیبلایک پروڈکٹ کے نقطہ آغاز کے طور پر، پھر پورے پروجیکٹ میں ایک کیٹلاگ کی قدر کو کاپی کرنے کے بجائے موجودہ سائز-مخصوص تکنیکی ثبوت کی درخواست کریں۔

استعمال کریں۔سولر کیبل سرٹیفکیٹ کی تصدیق کیسے کریں۔پروکیورمنٹ سے پہلے مینوفیکچرر، ماڈل، معیاری، کنڈکٹر کے سائز اور درستگی سے مماثل ہونا۔

کمیشننگ اور حرارت-فوکسڈ معائنہ

کمیشننگ کو ثابت کرنا چاہیے کہ نصب شدہ راستہ نظرثانی شدہ ڈیزائن سے میل کھاتا ہے۔ IEC 62446-1 گرڈ سے منسلک پی وی سسٹمز کے لیے دستاویزات، کمیشننگ ٹیسٹ اور معائنہ کا پتہ دیتا ہے۔ زیادہ درجہ حرارت کے خطرے کے لیے، راستے کی تصویریں، معاونت کی تفصیلات، آلات کے شناخت کنندگان، بوجھ اور موسم کا سیاق و سباق، ٹیسٹ کے نتائج، مستثنیات اور اصلاحی اقدامات کو برقرار رکھیں۔

• چھت کے رابطے، غیر تعاون یافتہ لوپس، پسے ہوئے کیبل، تنگ موڑ، تیز-کناروں کی نمائش، بھیڑ بھرے اندراجات اور کنیکٹر کے تناؤ کا معائنہ کریں۔
• تصدیق کریں کہ سرکٹ لیبلز اور روٹ ڈرائنگ نصب شدہ تاروں اور آلات سے مماثل ہیں۔
• تھرموگرافی کا استعمال صرف تربیت یافتہ تشریح اور ریکارڈ شدہ بوجھ/ماحول کے ساتھ کریں۔ اکیلے سطح کی تصویر کنڈکٹر کا درجہ حرارت یا طول و عرض ثابت نہیں کرتی ہے۔
• غیر معمولی گرم مقامات، رنگت، بدبو، پریشان کن دوروں یا موصلیت کے الارم کی چھان بین کریں۔ چھت کی متوقع گرمی کے مطابق انہیں معمول پر نہ رکھیں۔
• میٹریل روٹ میں تبدیلی، اضافی سرکٹس، ریروفنگ، طوفان سے ہونے والے نقصان یا کنیکٹر کی تبدیلی کے بعد معائنہ کو دہرائیں۔
• جاری حالت پر مبنی پروگرام کے لیے-، استعمال کریں۔سولر کیبل کی عمر اور متبادل گائیڈ. چائلڈ 09 ہیٹ-رسک ان پٹ فراہم کرتا ہے۔ چائلڈ 06 معائنہ کے وقفوں اور تبدیلی کے فیصلوں کا مالک ہے۔

اعلی-درجہ حرارت سولر کیبل RFQ چیک لسٹ

1. پروجیکٹ کا ملک، گورننگ رولز، چھت کی قسم، اونچائی/آب و ہوا کی بنیاد اور منصوبہ بند سروس لائف۔
2. سسٹم وولٹیج، سرکٹ کرنٹ، ایک طرفہ لمبائی، کنڈکٹر سائز کی تجویز اور وولٹیج-ڈراپ کا معیار۔
3. روٹ-زون ڈرائنگ جس میں نمائش، شیڈنگ، ہوا کا بہاؤ، چھت کا رابطہ، ٹرے، نالی، دخول اور آلات کے اندراجات شامل ہیں۔
4. کیبل کا عہدہ، کنڈکٹر کی مزاحمت، زیادہ سے زیادہ کنڈکٹر کا درجہ حرارت، حوالہ جات کے حالات اور درستگی کا ڈیٹا۔
5. بھاری بھرکم کنڈکٹرز/سرکٹس کی تعداد، گروپ بندی، وقفہ کاری، سپورٹ اور انکلوژر کی تفصیلات۔
6. عین مطابق کنیکٹر، برانچ، فیوز، غدود اور ٹرمینل ماڈل موجودہ-درجہ حرارت کی حد کے ساتھ۔
7. سرٹیفکیٹ اسکوپ، پروڈکٹ مارکنگ، سائز-مخصوص ڈیٹا شیٹ، بیچ/ریل ٹریس ایبلٹی اور کنٹرول کو تبدیل کریں۔
8. ڈیلیوری ایبلز کو کمیشن کرنا، معائنہ تک رسائی، تھرمل ریکارڈ کی ضروریات اور وارنٹی باؤنڈری۔

ملٹی-زون پلانٹس کے لیے، کے ذریعے کیبل، کنیکٹر اور آلات کے انٹرفیس کو مربوط کریں۔پی وی پاور اسٹیشن کیبل حل۔

ایک اعلی-درجہ حرارت PV کیبل کے جائزے کی درخواست کریں۔

منزل کا ملک، روٹ ڈرائنگ، ڈیزائن کرنٹ، مجوزہ کیبل سائز، آب و ہوا کی بنیاد، گروپنگ/انکلوژر کی شرائط، کنیکٹر ماڈل اور مطلوبہ ثبوت بھیجیں۔ SINELINK انجینئرنگ کے جائزے کے لیے پروڈکٹ ڈیٹا اور کوٹیشن ان پٹ کو منظم کر سکتا ہے۔ حتمی موجودہ درجہ بندی، کوڈ کی تعمیل اور تنصیب کی منظوری پروجیکٹ کے اہل پیشہ ور افراد اور اتھارٹی کے پاس رہتی ہے۔
